中性爐襯(chen)料LFS-885CR

 一般介(jie)紹（General Information）

LFS-885CR中性爐襯(chen)材料是由(you)**剛玉、鎂鋁尖晶(jing)石及(ji)電熔(rong)氧化鉻等主要原料(liao)組成(cheng)，外加其他添加劑，經過嚴(yan)格(ge)的工(gong)藝配制(zhi)而成(cheng)。此產品為干式搗(dao)打(da)耐火材料(liao)，可作為無芯(xin)感應電(dian)爐(lu)內襯材料(liao)使用，具有優異(yi)的(de)抗鋼液及熔(rong)渣侵蝕性，適(shi)用于(yu)熔(rong)化合金鋼和不銹(xiu)鋼等熔煉環境苛刻場(chang)合。

抗熱震性(xing)好

不開裂(lie)，不剝落

抗(kang)鋼液沖刷(shua)性好

耐高(gao)溫(wen)

抗(kang)渣(zha)侵(qin)蝕性(xing)好(hao)

理(li)化指標（Technical Data）

標準(zhun)包裝和儲存方法（Packaging and Storage）

用25 公斤多層紙袋(dai)包裝(zhuang)；放(fang)在(zai)干(gan)燥處防止吸潮。建議儲存期不(bu)超過 6 個月。

典型燒(shao)結參數（Sintering Data）

燒結溫度1680℃  保溫1~2小時

升溫(wen)速率200℃/時

具體(ti)參考我公司提(ti)供的施工(gong)(gong)及烘(hong)烤工(gong)(gong)藝

中性爐襯材料標準烤爐工藝及注意事項

1. 烤爐工藝

(1). 干搗(dao)料打(da)爐和烤爐過程中均(jun)需(xu)內膽(dan)的支(zhi)撐，在烤爐時(shi)要將內膽(dan)熔化掉。建議(yi)內膽(dan)除了設(she)計(ji)底部采(cai)用(yong)R角外(wai)，上下口采(cai)用(yong)一致的尺寸，鋼制內膽(dan)的厚度根據爐子大(da)小為5~10mm。

(2). 烘爐之(zhi)前，往爐膽(dan)內加滿小料(liao)并填(tian)實，避免爐內局部打(da)火而(er)(er)化掉內膽(dan)使干料(liao)坍塌(ta)的現象。在(zai)升溫(wen)過(guo)程中(zhong)要(yao)嚴格(ge)觀察鋼模(mo)情況，當出現打(da)弧嚴重時應減小電(dian)流。如(ru)果(guo)電(dian)流過(guo)大會引起鋼模(mo)被電(dian)弧擊(ji)穿(chuan)而(er)(er)導致耐火材(cai)料(liao)塌(ta)陷。

(3). 升溫(wen)(wen)過(guo)程中，中頻爐(lu)逐步加大電流，控制升溫(wen)(wen)速度(du)為100~400℃/小時，直至爐(lu)內溫(wen)(wen)度(du)達到(dao)1680℃，在此溫(wen)(wen)度(du)下(xia)保(bao)溫(wen)(wen)1~2小時。

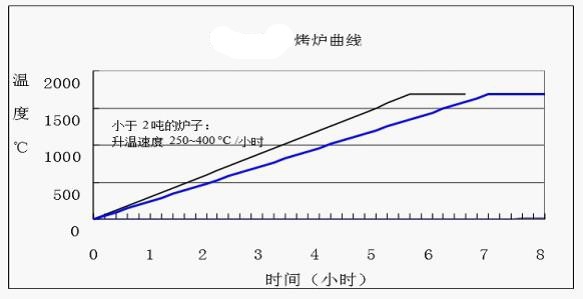

2. 燒結曲線

熔(rong)煉爐在(zai)烤爐前要裝滿緊實的爐料，按下列升溫速度升溫：對于大于 2 噸的(de)爐子，升(sheng)溫速度(du)為

     100~250°C/每小(xiao)時(shi)；而小(xiao)于2噸的(de)爐子，升溫速度為 250~400°C/每小(xiao)時(shi)。

熔體的(de)高度應(ying)該超(chao)出(chu)干濕打結合的(de)部位，在1680°C溫(wen)(wen)度下保溫(wen)(wen)1~2小時。

3. 注意事項

(1). 送電前檢(jian)查冷(leng)卻水的大小，并檢(jian)查管(guan)道是否暢通。

(2). 停爐(lu)(lu)、開(kai)爐(lu)(lu)注(zhu)意(yi)事(shi)項：停爐(lu)(lu)時(shi)，要(yao)蓋好(hao)爐(lu)(lu)蓋，以(yi)保(bao)持爐(lu)(lu)襯(chen)材料緩慢(man)降溫，從(cong)而(er)避免產生宏觀裂紋；停爐(lu)(lu)后開(kai)爐(lu)(lu)..爐(lu)(lu)，要(yao)慢(man)慢(man)升溫，這將有(you)利于顯微裂紋的(de)彌合，避免鋼水在(zai)耐火材料中的(de)滲入(ru); 加大料時(shi)，要(yao)先加一些小料墊(dian)底，以(yi)免損(sun)壞(huai)爐(lu)(lu)底。

(3).出爐(lu)溫度(du)：出爐(lu)溫度(du).好(hao)在1630~1680°C，這樣有利于熱(re)面(mian)的(de)燒結，從而**燒結層的(de)高溫強度(du)，避免運動熔體(ti)的(de)沖刷和侵(qin)蝕。

(4) 烤爐(lu)..爐(lu).好(hao)不要(yao)生(sheng)產含(han)錳(meng)(meng)高(gao)合(he)金，如果必(bi)須熔(rong)煉含(han)錳(meng)(meng)合(he)金，.好(hao)在保溫(wen)結束后加(jia)(jia)錳(meng)(meng)。因為鋼(gang)水中含(han)錳(meng)(meng)，對(dui)(dui)(dui)鋼(gang)水的流動性影響很大(da)，對(dui)(dui)(dui)于(yu)爐(lu)襯有較大(da)的侵(qin)蝕作用。對(dui)(dui)(dui)于(yu)錳(meng)(meng)鐵合(he)金的加(jia)(jia)入，要(yao)在熔(rong)煉后期(qi)以小批(pi)量(liang)、分批(pi)次加(jia)(jia)入，同(tong)時一定要(yao)控(kong)制好(hao)熔(rong)煉溫(wen)度，避(bi)免溫(wen)度過(guo)高(gao)而造成對(dui)(dui)(dui)爐(lu)襯的損(sun)壞(huai)。
